采用标准：GB 1390

一、用途、结构、型号简介

　　高压线路蝶式瓷绝缘子用于架空配电线路终端，耐张及转角杆上作为绝缘和固定导线用，同时亦广泛被用与线路悬式绝缘子配合，作为线路金具中的一个元件，简化金具结构。

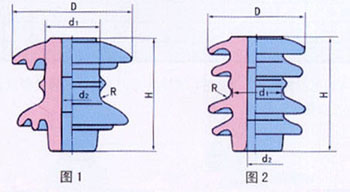

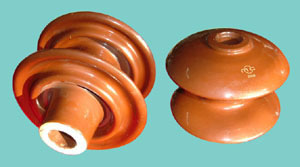

　　蝶式绝缘子的瓷件带有两个（老型号）或四个（新型号）较大的伞裙，形如蝴蝶。

型号说明

　　老型号：E－高压线路蝶式瓷绝缘子；破折号后数字为额定电压（kV)。

　　新型号：E－高压线路蝶式瓷绝缘子；破折号后数字为形状尺寸序数，“１”号为尺寸最大

　　　　　　的一种。

二、尺寸与特性

工厂

代号

型

号

图

号

额定电压

kV r.m.s

机械破坏

负荷

kN

不小于

重

量

kg
