采用标准：JB 8179

一、用途、结构、型号简介

　　高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线，它可以替代悬式绝缘子和针式绝缘子。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成，具有自洁性好，维护简单，线路材料省，造价低，运行安全可靠等优点。

型号说明：S－高压线路瓷横担绝缘子；型号后的数字为设计顺序号；破折号后的分数式，分子

　　　　　为额定电压（kV)，分母为额定弯曲破坏负荷（kV）。

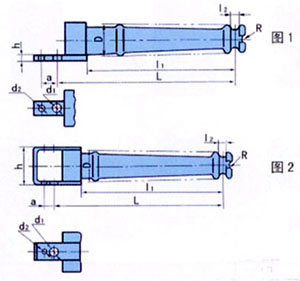

二、尺寸与特性

工厂

代号

线槽与

安装孔

中心距

L

绝缘

距离

l₁

线槽

尺寸

安装尺寸

稳定孔

直径

d₂±0.5

安装孔

与稳定

孔中心距

a±1

最小公

称爬电

距离

重

量

kg

R

孔直径

d₁

±0.5

高度

h

≤

工厂

代号

工频湿耐受电压

kV r.m.s

雷电全波冲击耐受电压

kV peak

额定弯曲破坏负荷

kN
