采用标准：GB 8287.1～2

一、概述

　　户外针式支柱瓷绝缘子用于工频交流电压6～10kV户外变电所、配电装置和电器设备中，作带电部分的绝缘和支持用，多作为GW－６～10kV隔离开关的触头绝缘和支持件。

　　绝缘子由针式瓷件和上、下金属附件用胶合剂胶装而成。瓷件与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部分采用滚花或挖槽等结构，以保证机械强度，防止松动和扭转。瓷件表面一般绘棕釉，金属附件表面涂灰磁漆。

型号说明

　　ZP－针式支柱瓷绝缘子，其后字母A、B、Ｄ表示机械破坏负荷分别为3.75、5.0、20KN，破折号后面的数字为额定电压（kV)。

二、尺寸与特性

产品

型号

工厂

代号

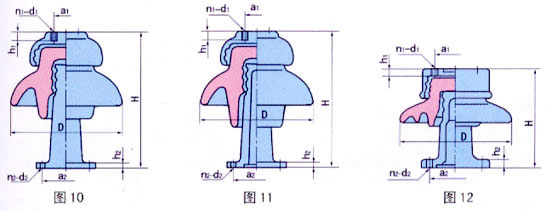

图

号

总高

Ｈ

mm

瓷件

最大

外径

D

mm

最小

公称

爬距

L

mm

上附件

安装尺寸

mm

下附件

安装尺寸

mm

弯曲

破坏

负荷

kN

不小于

工频电压

kV r.m.s

不小于

雷电全波

冲击

耐受电压

kV peak

不小于

孔距

a₁

孔数-

孔径

n₁-d₁

螺孔深

h₁

孔距

a₂

孔数-

孔径

n₂-d₂

法兰

厚度

h₂

干

耐受

1min

湿

耐受

1min

击

穿
