采用标准：GB 772

一、概述

　　互感器瓷套（以下简称瓷套）用于0.5～220kV电压等级的互感器中作为引线的绝缘支撑或绝缘容器使用。瓷套适用于环境温度为-40～＋40℃。

　　瓷套按使用场所可分为：户内式和户外式，普通型和耐污型以及平原型和高原型。平原型适用于海拔高度不超过1000m地区，高原型适用于安装地点海拔为3500m以下地区。

　　瓷套按用途又可分为电压互感器瓷套和电流互感器瓷套。

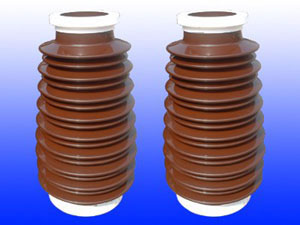

　　瓷套外形一般为空心圆锥形回转体。对于户外式瓷套其下部一般为卡台式结构，上部有两 种结构，即内卡式和外卡式。

　　户外式瓷套外部设有较大伞裙，对于普通型瓷套一般为普通型伞，对于耐污型瓷套一般为大小交替的开放伞或大小交替的带棱伞，以保证有足够的爬电距离。本厂也可按用户要求生产其它

伞型的瓷套。

　　瓷套内外表面一般为棕釉，根据用户需要也可绘白釉。

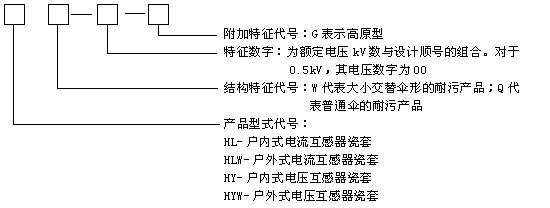

型号说明

　　例：型号HYW11003－G

　　系110KV户外工高原型电压互感器瓷套，其设计序列号为03。

　　例：型号HLWW—11001

　　系110KV户外式耐污型（大小交替伞）电流互感器瓷套，其设计序号为01。

　　例：型号HLWQ—3501

　　系35KV户外式耐污型（普通伞）电流互感器瓷套，其设计序号为01。

　　例：型号HY—0004

　　系0.5KV户内式电压互感瓷套，其设计序号为04。

◇ 户内电压互感器瓷套主要尺寸

◇ 户外电压互感器瓷套主要尺寸

◇ 户内电流互感器瓷套主要尺寸

◇ 户个电流互感器瓷套主要尺寸
