　　　　　　　　　　　　　并联电容器单台外保护用高压熔断器

采用标准：GB 15166.5 IEC 549

一、概述

　　并联电容器单台外保护用高压熔断器（以下简称熔断器）用于单台并联电容器的故障过电流和击穿短路保护。
　　并联电容器运行中的损坏一般是串联元件的逐渐破坏，造成电流相应增大。使用该熔断器保护时，当此故障电流达一定程度时熔体熔断（若熔断件的额定电流为电容器额定电流的1.5倍，则电容器元件击穿60%时，熔体可在20S内熔断，击穿80%时，可在3S内熔断），熔断器动作，使该故障电容器退出运行，避免电容器外壳爆裂事故；在某种情况下，如由于故障电容器极间闪络或电容器内部串联元件击穿发展特别快，熔断件在小电流下来不及熔断电容器就已击穿，此时熔断器能在电容器外壳爆裂之前，迅速遮断短路电流。
　　熔断器适用于户内或户外安装；海拔高度不超过1000m；周围环境温度-40～+50℃。

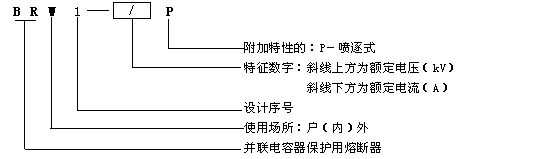

型号说明：

二、安装使用注意事项

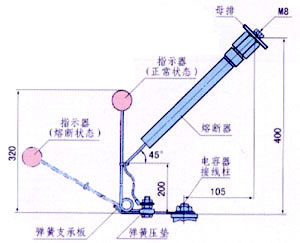

　　1. 严格按安装尺寸安装（见下图），熔断件尾线应在挂线环处系牢，然后将剩余尾线放松

　　　 ，其末端固定于接线螺栓上（20A及以上熔断件尾线用接线头配合紧固），应使指示器与

　　　 支承板垂直；尾线在载熔件（复合管）的轴线上。
　　2. 熔断件规格选择参考原则：
　　　（1） 熔断件额定电流应大于1.43倍电容器额定电流，一般选1.6～1.8倍；
　　　（2） 熔断件的时间-电流特性曲线应位于相应电容器10%的爆裂几率曲线之下，并留有适

　　　　　　当的裕度。

三、主要特性

◇ 产品特性图表

（图一）BRW₁-10/80P型熔断器时间－电流特性曲线及其与电容器爆裂几率曲线的配合

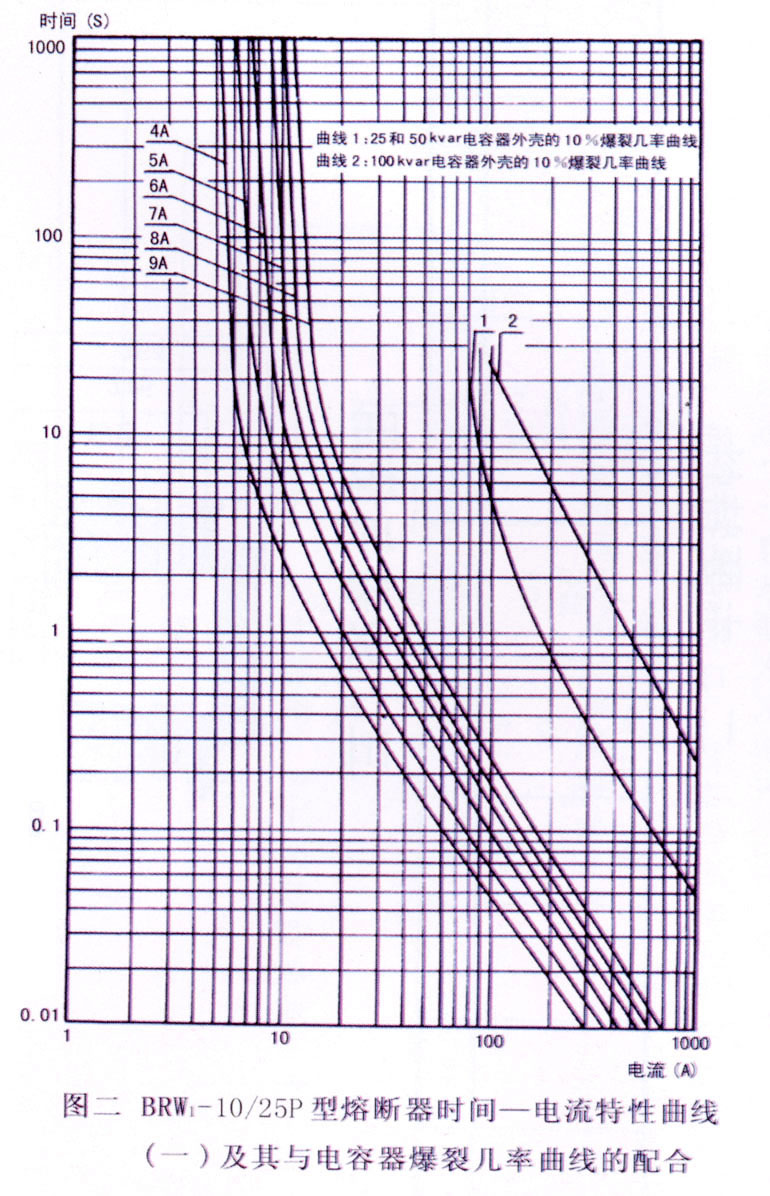

（图二）BRW₁-10/25P型熔断器时间－电流特性曲线（一）及其与电容爆裂几率曲线的配合

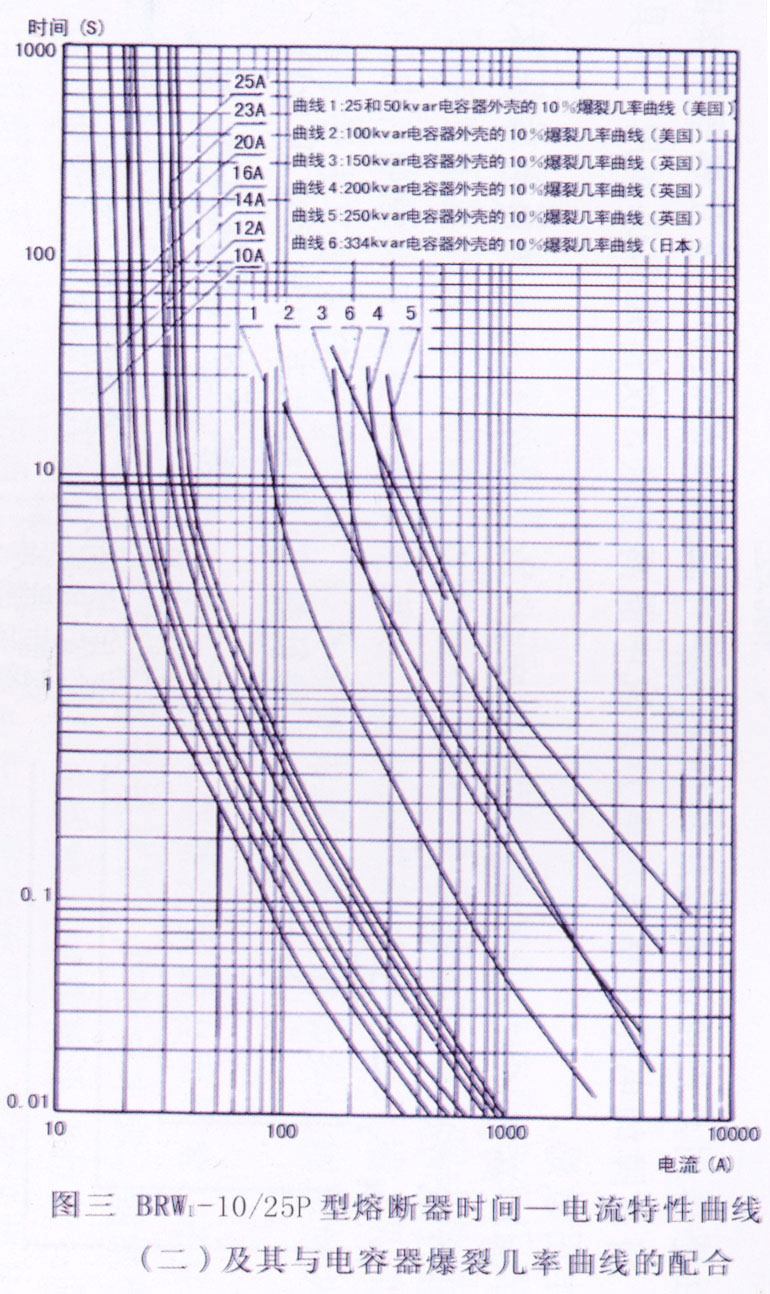

（图三）BRW₁-10/25P型熔断器时间－电流特性曲线（二）及其与电容爆裂几率曲线的配合
