牡丹江北方高压电瓷有限责任公司

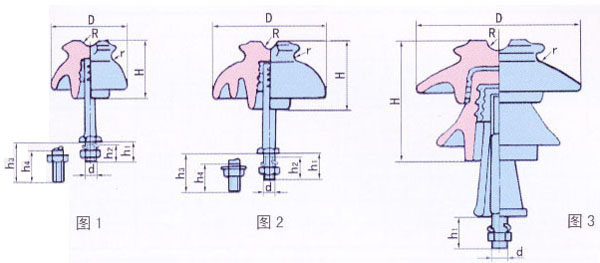

本厂代号	产品型号	图号	主要尺寸 mm								主要特性								重量 kg
			瓷件高度 H	最大外径 D	顶线槽 R₁	侧线槽 R₂	安装面至侧线槽中心高 H₁	螺栓安装部分长 H₂	螺纹直径 D₁	爬电距离 L	工频电压 kV r.m.s 不小于				雷电全波冲击电压 kV peak 不小于		弯曲耐受负荷 kN	弯曲破坏负荷 kN
											干闪络	湿闪络	湿耐受	击穿	50% 闪络	耐受
老型号
11201	P-6T	1	90	125		9	-	35	M16	150	50	28	25	65	70	60	1.4	14	1.4
11200	P-6M	1						140											1.5
11301	P-10T	1	105	145	11	9	-	35	M16	185	60	32	28	78	85	75	1.4	14	2.0
11300	P-10M	1						140											2.2
11401	P-15T	2	120	190	13	11	-	40	M20	280	75	45	40	98	118	90	2.5	14	3.2
11400	P-15M	2						140											3.5
11402	P-15T16	2						40	M16										3.0
11407	P-20T	3	165	228	14	13	-	45	M20	370	86	57	50	111	140	110	3.0	13.5	6.2
11408	P-35T	3	200	280	14	13	-	45	M20	560	125	80	72	156	225	185	3.0	13.5	9.5
