本厂

代号

 产品型号

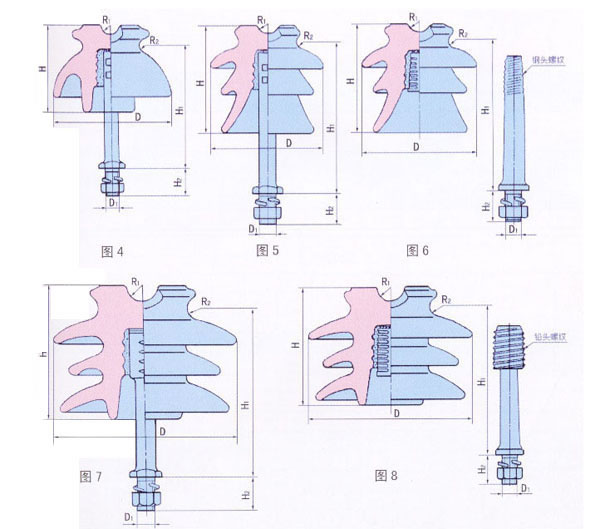

图



号

 主要尺寸 mm 主要特性

重

量











kg

瓷件



高度







H

最大



外径







D

顶



线槽







R1

侧



线槽







R2

安装面

至侧线

槽中心

高





H1

螺栓

安装

部分

长





H2

螺纹

直径









D1

爬电

距离









L

工频电压

kV r.m.s



不小于

雷电全波冲

击电压

kV peak

不小于

弯曲

耐受

负荷







kN

弯曲

破坏

负荷







kN

干

闪络

湿

闪络

湿

耐受

击

穿

50%

闪络

耐

受
新型号
11301 P-10T 4 105 145 11 9 151 35 M16 195     28 95   75 1.4 13.7 2.0
11501 PQ1-10T16 5 133 140 13 9.5 183 40 M16 255 - - 40 130 - 90 2.0 10.6 2.8
11502 PQ1-10T20 5 M20 3.0
11503 PQ1-10L 6 - - - - 2.7
11504 PQ1-10LT 6 183 40 M20 4.0 3.1
11511 PQ2-10T 7 165 228 19 14 209 40 M20 450 - - 50 145 - 110 3.0 13.3 5.0
11512 PQ2-10L 8 - - - - 4.6
11513 PQ2-10LT 8 209 40 M20 3.5 5.1
11514 PQ2-10BT 7       3.0 5.0
11515 PQ2-10BL 8 - - - - 4.6
11516 PQ2-10BLT 8 209 40 M20 3.5 5.1
美标55、56系列 采用标准：ANSI C29.5～6
11601 55-1   90 83 - 13

瓷

螺

纹

lin

 102 35 20 -- 50 +50 - - 13 0.6
11602 55-2   90 96 16   127 50 25 70 +75 11 0.7
11603 55-3   95 121 14   178 65 35 90 +100 11 1.0
11604 55-4   111 140 25 14   229 70 40 95 +110 13 1.6
11605 55-5   124 178   305 85 45 115 +140 13 2.5
11606 55-6   140 213 16   381 100 50 135 +150 13 4.0
11607 55-7   140 213

瓷

螺

纹

11/8

in

 381 100 50 135 +150 13 3.9
11701 56-1   146 191 19 14 -   330 95 60 - 130 +150 - - 11 3.8
11702 56-2   165 228   432 110 70 145 +175 13 5.5
11703 56-3   191 267   533 125 80 165 +200 13 7.0
11704 56-4   241 305   686 140 95 185 +225 13 11.1
11705 56-5   381 343   864 175 125 225 +270 13 13.6
