序号 |
工厂 代号 |
产品型号 |

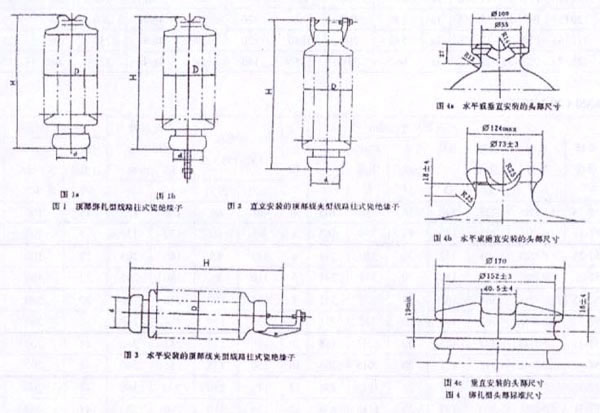

图
号 |
主要尺寸 mm |
头部 尺寸 图号 |
雷电冲 击耐受 电压 kV peak 不小于 |
工频湿 耐受 电压 kV rms
不小于
|
额定弯 曲破坏 负荷 kN
不小于 |
||||
公称 总高
H |
瓷件 最大 外径 D |
公称 爬电 距离 L |
底座接 触同公 称直径 d |
底座中 心螺孔
M |
||||||||
1 | 12001 | PS-105/3Z | Ib | 224 | 120 | 300 | 90 | - | 4a | 105 | 40 | 3 |
2 | 12002 | PSN-105/5ZS | Ia | 283 | 125 | 360 | 60 | 16/20 | 4a | 105 | 40 | 5 |
3 | 12003 | PSN1-105/5ZS | Ia | 283 | 125 | 400 | 60 | 16/20 | 4a | 105 | 40 | 5 |
4 | 12004 | PSN-95/8ZS | Ia | 222 | 145 | 350 | 90 | 20 | 4b | 95 | 38 | 8 |
5 | 12005 | PSN-125/8ZS | Ia | 305 | 150 | 530 | 100 | 20 | 4b | 125 | 50 | 8 |
6 | 12006 | PSN-170/8ZS | Ia | 370 | 160 | 720 | 90 | 20 | 4b | 170 | 70 | 8 |
7 | 12007 | PS-150/12.5ZS | Ib | 336 | 170 | 534 | 110 | - | 4b | 150 | 65 | 125 |
8 | 12008 | PS-170/12.5ZS | Ia | 370 | 170 | 580 | 100 | 20 | 4b | 170 | 70 | 125 |
9 | 12009 | PS-200/12.5ZS | Ia | 430 | 180 | 620 | 120 | 20 | 4b/4c | 200 | 85 | 125 |
10 | 12010 | PS-250/12.5ZS | Ia | 510 | 190 | 860 | 120 | 20 | 4b/4c | 250 | 95 | 125 |
11 | 12011 | PS-325/12.5ZS | Ia | 660 | 200 | 1200 | 140 | 24 | 4b/4c | 325 | 140 | 125 |
12 | 12012 | PSN-95/12.5ZS | Ia | 222 | 165 | 350 | 100 | 20 | 4b | 95 | 38 | 125 |
13 | 12013 | PSN-125/12.5ZS | Ia | 305 | 170 | 530 | 100 | 20 | 4b | 125 | 50 | 125 |
14 | 12014 | PSN-170/12.5ZS | Ia | 370 | 180 | 720 | 100 | 20 | 4b | 170 | 70 | 125 |
15 | 12015 | PSN-200/12.5ZS | Ia | 430 | 190 | 900 | 120 | 20 | 4b/4c | 200 | 85 | 125 |
16 | 12016 | PSN-250/12.5ZS | Ia | 510 | 200 | 1140 | 120 | 20 | 4b/4c | 250 | 95 | 125 |
17 | 12017 | PSN-325/12.5ZS | Ia | 660 | 210 | 1450 | 140 | 24 | 4b/4c | 325 | 140 | 125 |
本厂 代号 |
美标 等级 |
韩标 型号 |
主要尺寸 mm |
伞 数 |
工频电压 kV r.m.s |
临界全波冲击 闪络电压 kV peak |
无线电干扰电压 |
重量
kg |
|||||||
公称 总高 H |
伞径
D |
底座中 心螺孔 M |
爬电 距离 L |
干弧 距离 |
干闪 | 湿闪 | + | - |
对地试 验电压 kV |
lMHz最大 干挠电压 μV |
|||||
12101 | 57-lS | LP-571S | 223 | 140 | 16 | 356 | 165 | 4 | 80 | 60 | 130 | 155 | 15 | 100 | 5.2 |
12102 | 57-lL | LP-571L | 223 | 140 | 16 | 356 | 165 | 4 | 80 | 60 | 130 | 155 | 15 | 100 | 5.2 |
12103 | 57-2S | LP-572S | 305 | 152 | 20 | 559 | 241 | 6 | 110 | 85 | 180 | 205 | 22 | 100 | 9.0 |
12104 | 57-2L | LP-572L | 305 | 152 | 20 | 559 | 241 | 6 | 110 | 85 | 180 | 205 | 22 | 100 | 9.0 |
12105 | 57-3S | LP-573S | 368 | 165 | 20 | 737 | 311 | 8 | 125 | 100 | 210 | 260 | 30 | 200 | 11.0 |
12106 | 57-3L | LP-573L | 368 | 165 | 20 | 737 | 311 | 8 | 125 | 100 | 210 | 260 | 30 | 200 | 11.0 |
12107 | 57-4S | LP-574S | 432 | 178 | 20 | 1015 | 368 | 10 | 150 | 125 | 255 | 340 | 44 | 200 | 16.0 |
12108 | 57-4L | LP-574L | 432 | 178 | 20 | 1015 | 368 | 10 | 150 | 125 | 255 | 340 | 44 | 200 | 16.0 |
12109 | 57-5S | LP-575S | 500 | 191 | 20 | 1145 | 438 | 12 | 175 | 150 | 290 | 380 | 44 | 200 | 18.0 |
12110 | 57-5L | LP-575L | 500 | 191 | 20 | 1145 | 438 | 12 | 175 | 150 | 290 | 380 | 44 | 200 | 18.0 |
