1、低压线路针式绝缘子

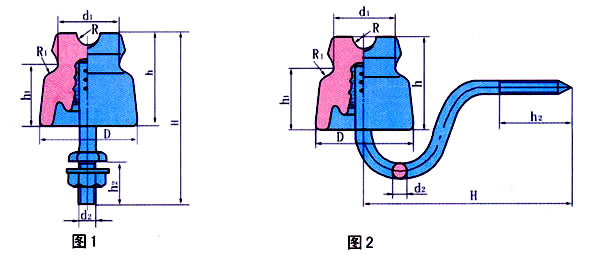

工厂代号 型号 图号 H h h1 h2 D d1 d2 R R1 重量kg
11701 PD-1T 1 145 80 50 35 80 50 16 10 10 0.7
11702 PD-1M 1 220 80 50 110 80 50 16 10 10 1.0
11703 PD-2T 1 125 66 45 35 70 44 12 8 8 0.4
11704 PD-2M 1 195 66 45 105 70 44 12 8 8 0.5
11705 PD-2W 2 155 66 45 55 70 44 12 8 8 0.5



2、低压线路针式绝缘子

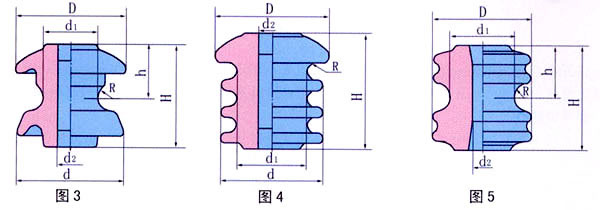

工厂代号 型号 图号 H h D d d1 d2 R 重量kg
13701 ED-1 3 90 46 100 95 50 22 12 0.8
13702 ED-2 3 75 38 80 75 42 20 10 0.5
13703 ED-3 3 65 34 70 65 36 16 8 0.3
13704 ED-4 3 50 26 60 55 30 16 6 0.2
13705 ED-2C 4 85
-
80 70 48 20 6 0.5

注:ED-2C为有3个线槽的低压蝶式瓷绝缘子,俗称多沟茶台,是应用户要求设计的。



3、低压线路线轴式绝缘子

工厂代号 型号 图号 H h D d1 d2 R 重量kg
18701 EX-1 5 90 45 85 55 22 12 1.0
18702 EX-2 5 75 37.5 70 45 20 10 0.6
18703 EX-3 5 65 32.5 65 40 16 8 0.5
18704 EX-4 5 50 25 55 35 16 6 0.2



三、低压线路瓷绝缘子主要电气与机械特性

绝缘子

型式

工厂代号 型号 图号

瓷件机械破坏负荷

KN 不小于

工频电压KV r.m.s不小于
干闪 湿闪
针式
11701~11702 PD-1 1 8 35 15
11703~11705 PD-2 1.2 5 30 12
蝶式
13701 ED-1 3 12 22 10
13702 ED-2 3 10 18 9
13703 ED-3 3 8 16 7
13704 ED-4 3 5 14 6
13705 ED-2C 4 10 18 9
线轴式 18701 EX-1 5 15 22 9
18701 EX-2 5 12 18 8
18703 EX-3 5 10 16 6
18704 EX-4 5 7 14 5
