工厂

代号
型 号

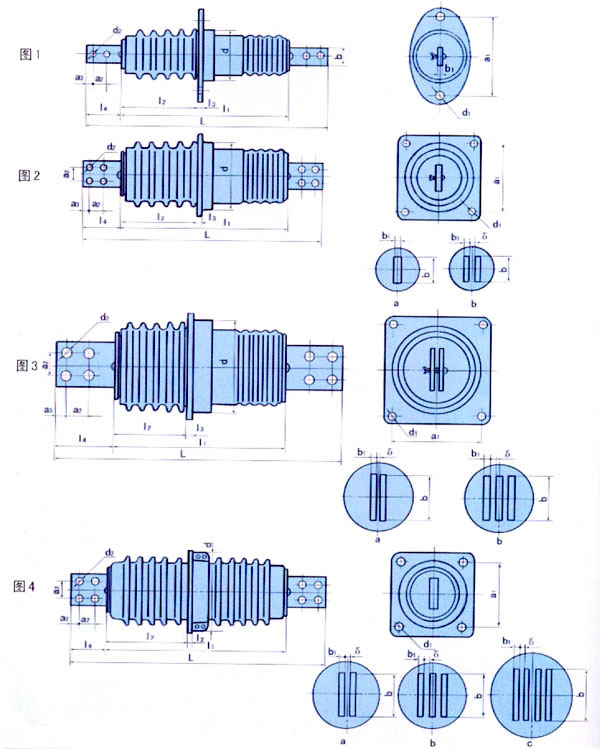

图

号
主要尺寸mm

重量

kg
L
l1
l2
l3
l4
d
d1
d2
a1
a2
a3
b
b1
δ
23100
CWL-6/250
1
470
312
129
10
75
112
2-φ14
2-φ11
175
30
15
31.5
4

5.0
23101
CWL-6/400
1
470
312
129
10
75
112
2-φ14
2-φ11
175
30
15
40
5

5.1
23102
CWL-6/630
1
510
312
129
10
95
112
2-φ14
2-φ13
175
40
20
40
8

5.5
23103
CWL-10/250
1
520
360
158
10
75
115
2-φ14
2-φ11
175
30
15
31.5
4

6.5
23104
CWL-10/400
1
520
360
158
10
75
115
2-φ14
2-φ11
175
30
15
40
5

6.6
23105
CWL-10/630
1
560
360
158
10
95
115
2-φ14
2-φ13
175
40
20
40
8

6.8
23106
CWL-10/1000
2a
520
360
158
10
75
150
4-φ14
4-φ14
150
30
15
63
12.5

9.7
23203
CWWL-10/250-2
1
520
360
158
10
75
115
2-φ14
2-φ11
175
30
15
31.5
4

6.2
23204
CWWL-10/400-2
1
520
360
158
10
75
115
2-φ14
2-φ11
175
30
15
40
5

6.3
23205
CWWL-10/630-2
1
560
360
158
10
95
115
2-φ14
2-φ13
175
40
20
40
8

6.5
23206
CWWL-10/1000-2
2a
520
360
158
10
75
150
4-φ14
4-φ14
150
30
15
63
12.5
-
9.5
23207
CWWL-10/1600-2
2b
520
360
158
10
75
150
4-φ14
4-φ14
150
30
15
63
12.5
10
10.5
23208
CWWL-10/2000-2
3a
600
365
158
14
115
200
4-φ14
4-φ18
200
50
25
100
10
10
17
23209
CWWL-10/3150-2
3b
600
365
158
14
115
200
4-φ14
4-φ18
200
50
25
100
12
10
19.4
23220
CWWL-20/2000-2
4a
835
590
255
14
115
250
4-φ15
4-φ18
220
50
25
100
10
10
29.3
23221
CWWL-20/3150-2
4b
835
590
255
14
115
250
4-φ15
4-φ18
220
50
25
100
12
10
32.7



型号

额定

电压

kv

额定

电流

A

5s,热稳定

电流kAr.m.s

不小于

户外端公称

爬电距离

mm

工频电压

kv r.m.s不小于

雷电冲击

耐受电压

KV Peak

不小于

抗弯破坏

负荷

kN

不小于
干耐受
湿耐受
击穿
 可见电晕
CWL-6/250
 6 250 3.8   23 58 - 60 4.0
CWL-6/400
 400 7.2
CWL-6/630
 630 12
CWL-10/250
   250 3.8 230 30 75 - 75 4.0
CWL-10/400
 400 7.2
CWL-10/630
 630 12
CWL-10/1000
 1000 20
CWWL-10/250-2
 10 250 3.8 230 47 30 75 - 80 4.0
CWWL-10/400-2
 400 7.2
CWWL-10/630-2
 630 12
CWWL-10/1000-2
 1000 20
CWWL-10/1600-2
 1600 30
CWWL-10/2000-2
 2000 40 8.0
CWWL-10/3150-2
 3150 60
CWWL-20/2000-2
 20 2000 40 400 75 50 120 14.8 125 8.0
CWWL-20/3150-2 3150 60
