工厂

代号

 型号

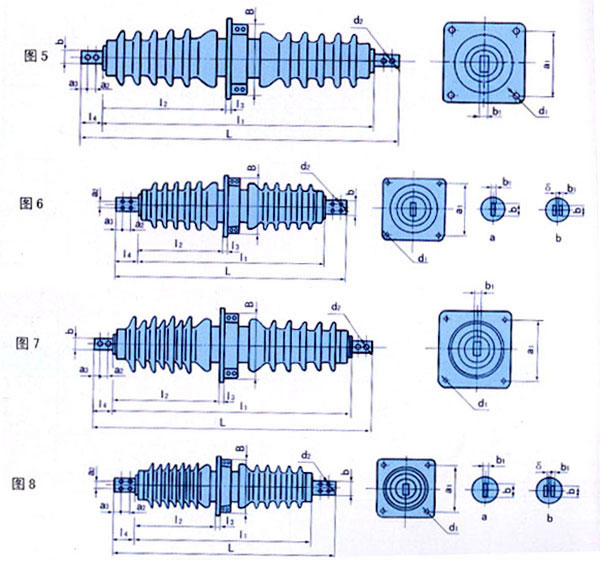

图

号
主要尺寸 mm

重量

kg
L L1 L2 L3 L4 B d1 d2 a1 a2 a3 b b1 δ
23130 CWL-35/250 5 980 815 372 16 75 225

4- φ15　　

 2- φ11 200 30 15 31.5 4 - 31.9
23131 CWL-35/400 5 980 815 372 16 75 225 4- φ15 2- φ11 200 30 15 40 5 - 32.2
23132 CWL-35/630 5 1020 815 372 16 75 225 4- φ15 2- φ13 200 30 20 40 8 - 32.5
23133 CWL-35/1000 6a 980 815 372 16 75 245 4- φ15 2- φ14 220 30 15 63 12.5 - 32.3
23134 CWL-35/1600 6b 980 815 372 16 75 245 4- φ15 4- φ14 220 30 15 63 12.5 10 34.1
23230 CWWL-35/250-3 7 1085 920 440 16 75 225 4- φ15 4- φ11 200 30 15 31.5 4 - 46.9
23231 CWWL-35/400-3 7 1085 920 440 16 75 225 4- φ15 2- φ11 200 30 15 40 5 - 47.2
23232 CWWL-35/630-3 7 1125 920 440 16 95 225 4- φ15 2- φ13 200 30 20 40 8 - 47.5
23233 CWWL-35/1000-3 8a 1085 920 440 16 75 245 4- φ15 4- φ14 220 30 15 63 12.5 - 47.3
23234 CWWL-35/1600-3 8b 1085 920 440 16 75 245 4- φ15 4- φ14 220 30 15 63 12.5 10 49.4



型号

额定

电压

KV

额定

电流

A

5s热稳定电

流KA r.s.m

不小于

户外端公称

爬电距离

mm

工频电压

KV t.m.s 不小于

全波冲击耐受

电压KV peak

不小于

抗弯破坏负荷



KN

不小于
干耐受 湿耐受

击穿

 可见电晕
CWL-35/250
35
 250 3.8 595 110 80 176 25.8 195 4.0
CWL-35/400 400 7.2
CWL-35/630 630 12
CWL-35/1000 1000 20
CWL-35/1600 1600 30
CWWL-35/250-3
35
 250 3.8 1015 110 80 176 25.8 195 4.0
CWWL-35/400-3 400 7.2
CWWL-35/630-3 630 12
CWWL-35/1000-3 1000 20
CWWL-35/1600-3 1600 30
