装置场所

工厂

代号

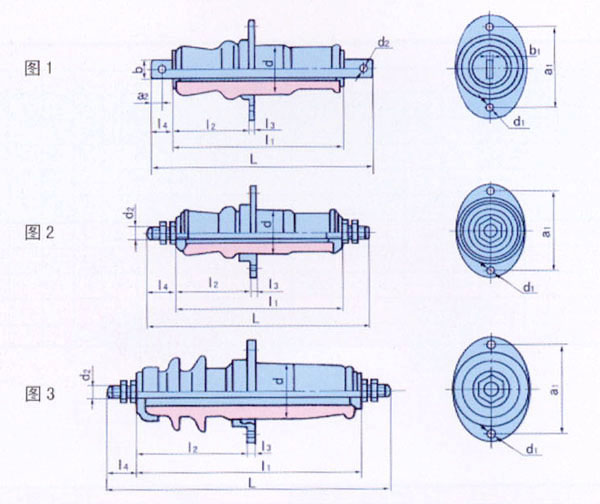

 型号 图号
主要尺寸 mm

重量

kg

L l1 l2 l3 l4 d d1 d2 a1 a2 b b1

户













内

 22000 CA-6/200 1 375 305 140 10 35 72 2-φ12 φ11 132 15 20 4 3.3
22001 CA-6/400 1 375 305 140 10 35 72 2-φ12 φ13 132 15 25 6 3.5
22002 CB-6/400 1 410 310 145 10 50 90 2-φ12 φ13 150 22 40 4 4.8
22003 CB-6/600 1 410 310 145 10 50 90 2-φ12 φ17 150 22 40 6 5.2
22004 CB-6/1000 2 440 310 145 10 65 90 2-φ12 M30 150
-
-
-
 6.0
22006 CB-10/200 1 460 350 155 10 55 100 2-φ12 φ11 165 22 20 4 6.0
22007 CB-10/400 1 460 350 155 10 55 100 2-φ12 φ13 165 22 40 4 6.4
22008 CB-10/600 1 460 350 155 10 55 100 2-φ12 φ17 165 22 40 6 6.8
22009 CB-10/1000 2 500 355 155 10 72 100 2-φ12 M30 165
-
-
-
 10.2
户外-户内 23004 CWB-10/400 3 580 470 222 12 55 108 2-φ18 M14 175
-
-
-
 11.4
23005 CWB-10/630 3 580 470 222 12 55 108 2-φ18 M20 175
-
-
-
 12.3
23006 CWB-10/1000 3 600 450 222 12 75 108 2-φ18 M30 175
-
-
-
 14.7
23007 CWB-10/1500 3 610 450 222 12 80 108 2-φ18 M39 175
-
-
-
 17.2



装置

场所

 型 号

额定

电压

KV

额定

电流

A

5s,热稳定电流

kA r.m.s

不小于

户外端公称

爬电距离

mm

工频电压

kV r.m.s不小于

雷电冲击

耐受电压

kVpeak

不小于

抗弯破坏

负荷

kN

不小于
干耐受 湿耐受 击穿
户内 CA-6/200 6 200 3.8
-
 36
-
 58 60 3.75
CA-6/400 6 400 7.8
-
CB-6/400 6 400 7.8
-
 7.5
CB-6/600 6 600 12
-
CB-6/1000 6 1000 20
-
CB-10/200 10 200 3.8
-
 47
-
 75 80 7.5
CB-10/400 10 400 7.2
-
CB-10/600 10 600 12
-
CB-10/1000 10 1000 20
-

户外

-

户内

 CWB-10/400 10 400 7.2 280 47 30 75 80 7.5
CWB-10/630 10 630 12 280
CWB-10/1000 10 1000 20 280
CWB-10/1500 10 1500 30 280



注：A、B表示弯曲破坏负荷分别为3.75；7.5kN。
