工厂

代号

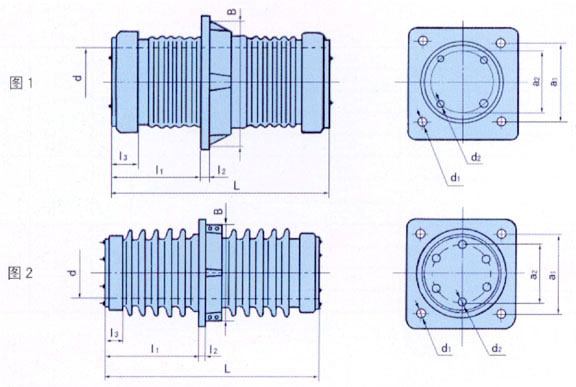

 型 号 图 号
主要尺寸mm

重量

kg

L l1 l2 l3 B d d1 d2 a1 a2
24011 CM-10-90 1 480 200 16 45 220 90 4-Φ18 4-M10 200 115 15.8
24012 CM-10-160 1 505 2`0 18 55 280 160 4-Φ18 4-M10 260 185 26.5
24000.1 CMWW-20-180-1 2 720 320 18 65 335 180 4-Φ18 6-M8 300 215 51.7
24002 CMWW-20-270-1 2 720 320 20 65 425 270 4-Φ18 6-M8 360 300 70.4
24001.1 CMWW-20-330-1 2 720 320 20 65 500 330 4-Φ22 6-M8 410 360 125.1



装置

场所

 型 号

额定

电压

kV

户外端公称

爬电距离

mm

工额电压

kV r.m.s不小于

雷电冲击

耐受电压

kV peak

不小于

抗弯破坏

负荷

kN

不小于
干耐受 湿耐受 击穿 可见电晕
户内 CM-10-90 10
-
 47
-
 75
-
 80 4
CM-10-160 10
-
 8
户外-户内 CMWW-20-180-1 20 450 75 50 20 14.8 125 6
CMWW-20-270-1 20 450 16
CMWW-20-330-1 20 450 30
