型 号

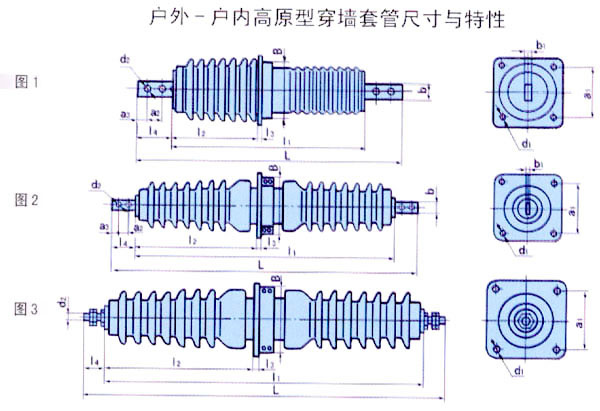

图

号

主要尺寸 mm

重量

kg
L l1 l2 l3 l4 B d1 d2 a1 a2 a3 b b1
CWWL-10/250-4-G 1 680 515 235 10 75 115 4-Φ14 2-Φ11 150 30 15 30 4 11.2
CWWL-10/400-4-G 1 715 515 235 10 75 115 4-Φ14 2-Φ11 150 30 15 40 5 11.4
CWWL-10/630-4-G 1 720 515 235 10 75 115 4-Φ14 2-Φ11 150 40 20 40 8 11.6
CWWL-35/250-2-G 2 1200 1035 478 16 75 223 4-Φ15 2-Φ11 200 30 15 31.5 4 38.8
CWWL-35/400-2-G 2 1200 1035 478 16 75 223 4-Φ15 2-Φ11 200 30 15 40 5 39.1
CWWL-35/630-2-G 2 1240 1035 478 16 95 223 4-Φ15 2-Φ13 200 40 20 40 8 39.5
CWWB-35/600-2-G 3 1160 1035 478 16 50 223 4-Φ15 M20X1.5 200
-
-
-
-
 40.4
CWWB-35/1000-2-G 3 1220 1035 478 16 95 223 4-Φ15 M30X2 200
-
-
-
-
 46.8



型 号

额定

电压

KV

额定

电流

A

5S,热稳定电流

KV r.m.s

不小于

户外端公称

爬电距离

mm

工频电压

KV r.m.s不小于

雷电冲击

耐受电压

KVpeak

不小于

抗弯破坏

负荷

KN

不小于

适用海拔

高度

m

不大于
干耐受 湿耐受 击穿 可见电晕
CWWL-10/250-4-G 10 250 3.8 360 61 37.5 75
-
 93.8 4.0 4000
CWWL-10/400-4-G 400 7.2
CWWL-10/630-4-G 630 12
CWWL-35/250-2-G 35 250 3.8 810 138 100 176 32.2 231 4.0 3500
CWWL-35/400-2-G 400 7.2
CWWL-35/630-2-G 630 12
CWWB-35/600-2-G 600 12 7.5
CWWB-35/1000-2-G 1000 200
