工厂 代号 |
产品 型号 |

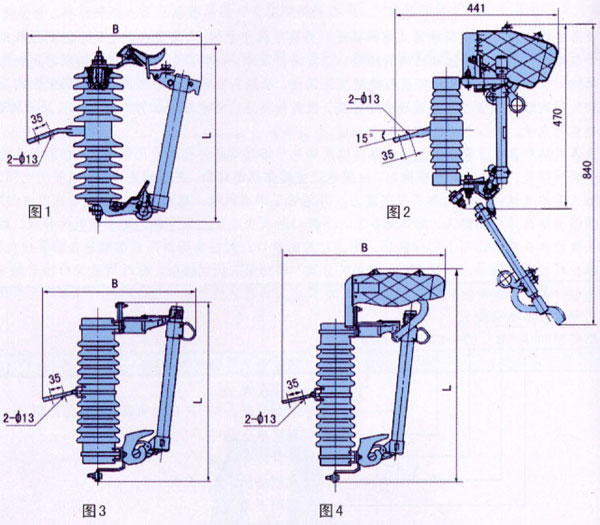

图 号 |
额定 电压 kV r.m.s |
最高 电压 kV r.m.s |
额定 电流 A r.m.s |
额定最 大开断 电流 kA r.m.s |
lmin工频耐受电压 kV r.m.s 不小于 |
雷电冲击 耐受电压 kV peak 不小于 |
除熔断 件外导 电与接 触部分 允许 温升 ℃ |
外形 尺寸 mm |
重
量
kg
|
|||||
干 | 湿 | |||||||||||||||
断口 | 对地 | 断口 | 对地 | 断口 | 对地 | L | B | |||||||||
74080 | RW3-10W/100-8.0 | 1 | 10 | 12 | 100 | 8.0 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 410 | 350 | 5.5 |
74081 | RW3-10W/200-8.0 | 1 | 10 | 12 | 200 | 8.0 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 460 | 370 | 6.2 |
74100 | RW10-10F/100-6.3 | 2 | 10 | 12 | 100 | 6.3 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 441 | 470 | 6.5 |
74200 | RW11-10/200-6.3 | 3 | 10 | 12 | 100 | 6.3 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 480 | 370 | 5.5 |
74201 | RW11-10/200-6.3 | 3 | 10 | 12 | 200 | 6.3 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 480 | 370 | 7.0 |
74210 | RW11-10F/100-6.3 | 4 | 10 | 12 | 100 | 6.3 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 540 | 430 | 6 |
74211 | RW11-10F/200-6.3 | 4 | 10 | 12 | 200 | 6.3 | 48 | 42 | 35 | 30 | 85 | 75 | 60 | 540 | 430 | 7.5 |
